Opis
Előnyök
- Kialakítása és anyag-kombinációja lehetővé teszi a minden építőanyag típusba történő alkalmazhatóságot, és ezáltal az univerzális használatot.
- A speciális lamellageometriai kialakításnak köszönhetően finoman tágul az adott építőanyagban. Ezáltal elkerülhető a porózus építőanyagok törése, illetve lehetővé teszi a peremhez közeli rögzítést.

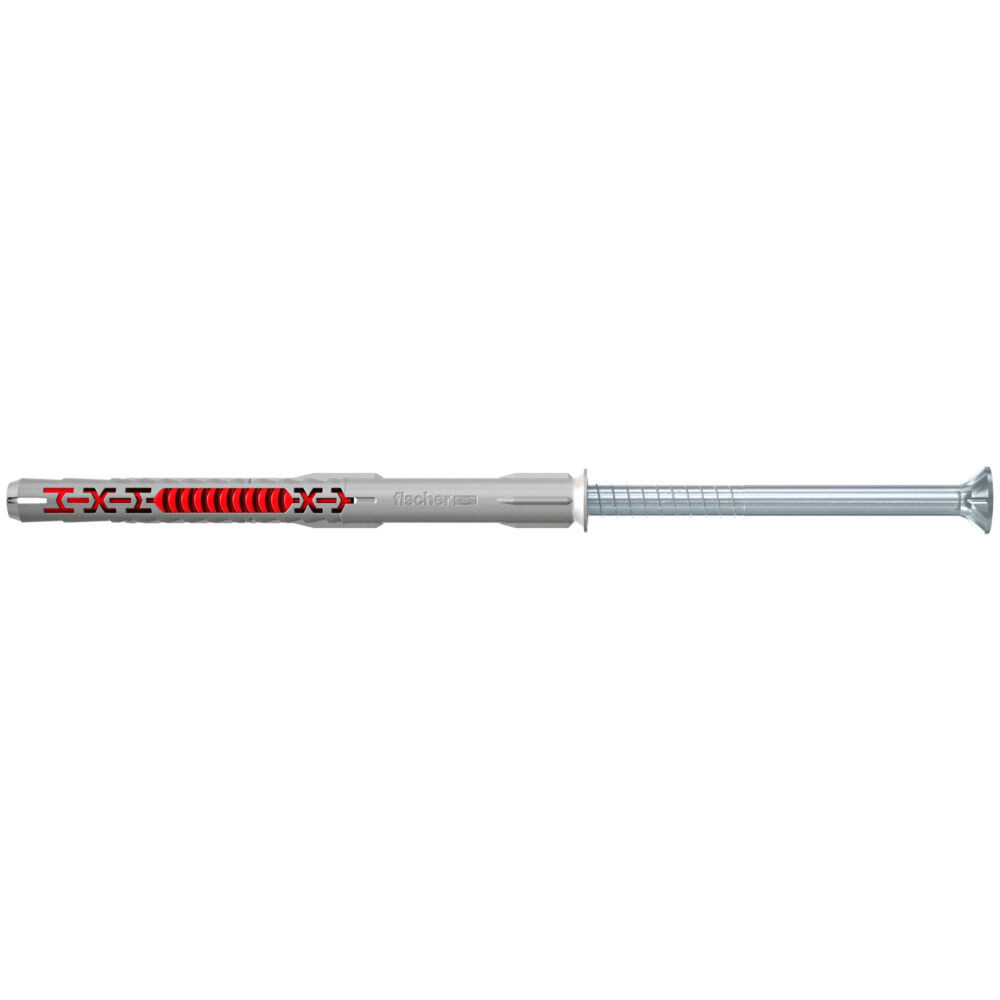

- A kiváló minőségű nejlonból készült szürke dübel főtest biztosítja az erőt, míg a piros anyagrész a rugalmasságot és az optimális feszítést.
- Az európai műszaki értékelés (ETA) minden építőanyag-osztályban biztonságos rögzítést garantál.
- Az előszerelt biztonsági csavar tökéletesen illeszkedik a dübelbe, és ezáltal időmegtakarítást biztosít a beépítés során.
Használat és engedély
Alkalmazások
- Fa és fém homlokzati, födém- és tetőtartószerkezetek
- Ablakok
- Ajtók és kapuk
- Gardróbszekrények
- Konyhaszekrények
- Gerendák
- Oszlopok
- TV Konzolok
- Fal fedés
- Fémkonzolok
- Fémtartók
- Kábelcsatornák
- Kábeltálcák
Építőanyagok
Engedélyezett:
- Beton ≥ C12/15
- Tömör tégla
- Tömör mészhomoktégla
- Tömör könnyű- és normál betontégla
- Üreges tégla
- Üreges mészhomoktégla
- Üreges könnyűbeton tégla
- Pórusbeton
Továbbá alkalmazható:
- Tömör szerkezetű terméskő
- Tömör gipszpanel
Engedély
- ETA-21/0324
- DoP No. 0244
- REPORT NO.: 21-010-3 (1)
Szerelési útmutató
Működése
- A DuoXpand dübel átmenőszereléssel alkalmazható.
- Tömör építőanyagoknál a termék kialakítása garantálja az egyenletes terheléseloszlást a rögzítési alapba.
- Üreges tégláknál a dübel lamellái terpesztőerőt fejtenek ki a bordáknál, az üreges részekbe pedig fogazatszerűen illeszkedve formazárást képeznek. A dübelgeometria biztosítja az erő egyenletes eloszlását az építőanyagban, ezáltal megakadályozza a porózus részek tönkremenetelét.
- Főként faszerkezetek, betonhoz, falazathoz történő rögzítéséhez ajánlott.
Műszaki adatok
ETA engedély | |
Fúróátmérő | 10 mm |
Min. furatmélység átmenőszerelésnél | 210 mm |
Hasznos hossz 50mm-es rögzítési mélységnél | 150 mm |
Hasznos hossz 70mm-es rögzítési mélységnél | 130 mm |
Hasznos hossz 140mm-es rögzítési mélységnél | 60 mm |
Hasznos hossz 160mm-es rögzítési mélységnél | 40 mm |
Dübel hossz | 210 mm |
Behajtás | TX40 |
Mennyiség | 50 db |
GTIN (EAN-Code) | 4048962440225 |
