Opis proizvoda

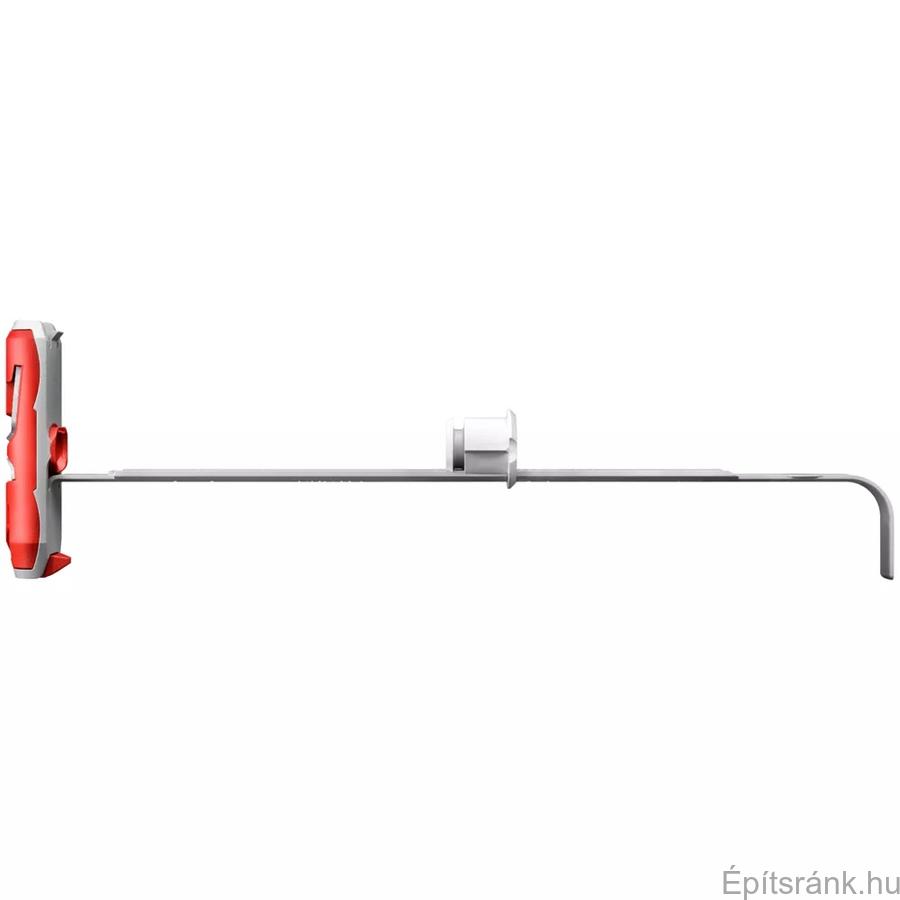

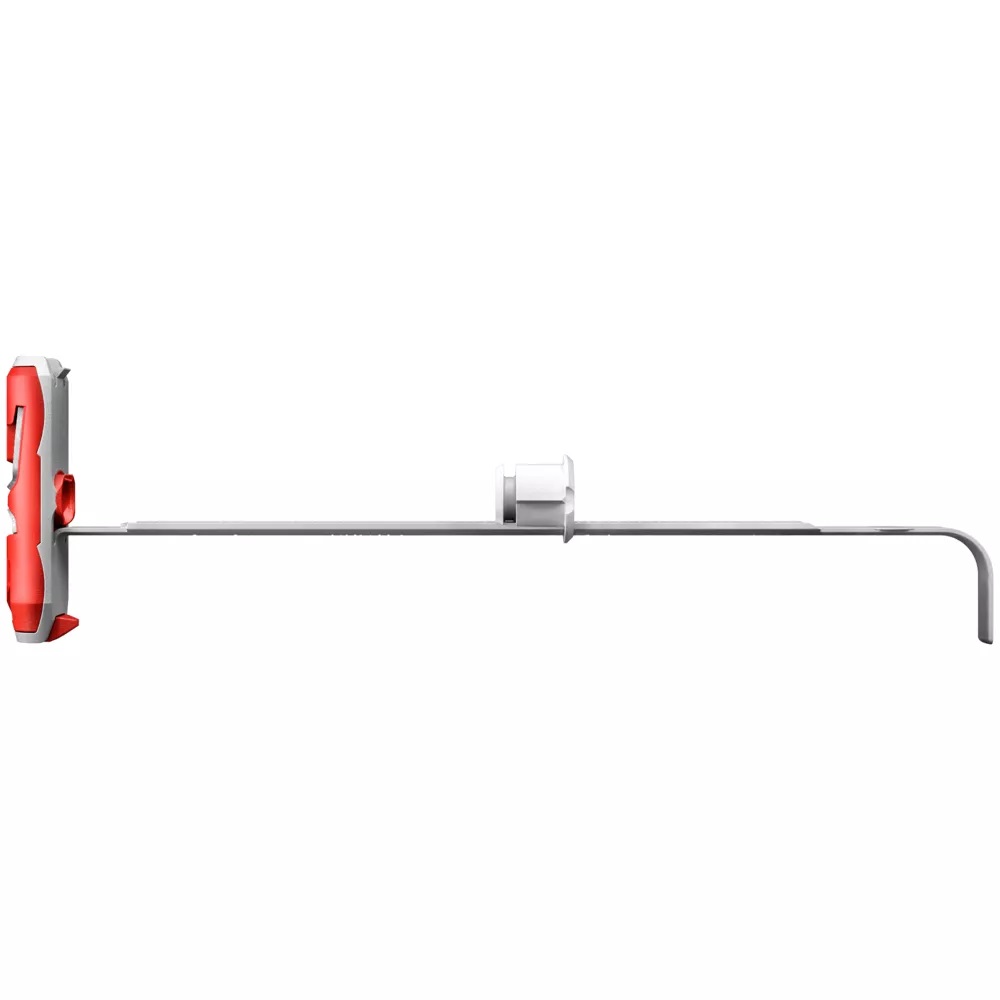

Fischer DuoTec dvokomponentna najlonska preklopna tiple s velikom nosivošću na vučno opterećenje. Jednostavna za montažu zahvaljujući malom promjeru rupe od 10 mm i kratkom preklopnom dijelu, što omogućuje primjenu čak i u uskim ili izoliranim prostorima. Jednostavna predmontaža: tiple ne ispada iz rupe čak ni bez vijka. Ne oštećuje i ne slabi gipsane ploče. Preklopni dio automatski se postavlja iza ploče, osiguravajući čvrsto držanje. Fleksibilna opcija uvrtanja vijaka olakšava upotrebu vijaka različitih promjera, metrijskih vijaka i kukica. U punim građevinskim materijalima, poput betona ili drva, ponaša se kao ekspanzijska tiple. Priložena okrugla kukica optimalno se uklapa u tiple, osiguravajući savršenu stabilnost.

Prednosti

• Fleksibilna čahura omogućuje upotrebu vijaka i kukica različitih oblika glave.
• Staklom ojačana plastika i metalna jezgra (fischer DuoTec 12) omogućuju velik kapacitet vučnih i poprečnih opterećenja za sve vrste pločastih materijala.
• Mekši, sivi najlonski dio ravnomjerno raspoređuje opterećenje na površini ploče, minimalizirajući oštećenja nosive konstrukcije.
• Kratki preklopni element pojednostavljuje montažu u standardne rupe, kao i u uskim ili izoliranim prostorima.
• Bijela čahura s funkcijom pričvršćivanja omogućuje brzo i sigurno postavljanje prije uvrtanja vijka.
• Skala na osovini (fischer DuoTec 12) pomaže odrediti potrebnu duljinu vijka (vrijednost skale + 20 mm).

Primjene

• Kuhinjski ormarići
• Garderobni ormari
• Police
• Ormarići
• Prozorske klupčice
• Slike
• Zrcala
• Rasvjeta
• Viseće košare

Građevinski materijali

Primjenjivo za:

• Gipsane ploče
• Gipsane vlaknaste ploče
• Drvene ploče: OSB, MDF, šperploča
• Čelične ploče
• Plastične ploče
• Šuplje betonske blokove

Također primjenjivo za:

• Puni materijali poput betona i drva

Način ugradnje

• Fischer DuoTec je prikladan za predmontažu.
• Jednostavna montaža sa standardnim svrdlima promjera 10 ili 12 mm.
• Kratki preklopni dio pogodan je za uske šupljine ili prostore s izolacijom.
• U punim materijalima ponaša se kao ekspanzijska tiple.

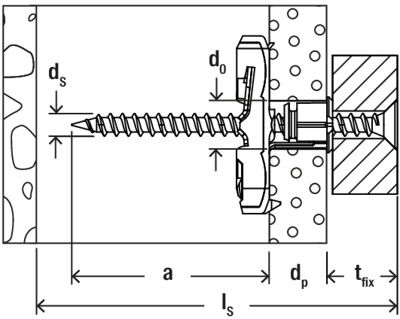

Tehnički podaci

• Promjer bušenja: d0 = 10 mm
• Minimalna debljina ploče: dp = 9,5 mm
• Maksimalna debljina ploče: dp = 55 mm
• Minimalna dubina šupljine: a = 40 mm
• Promjer vijka: ds = 4,5 - 5,0 mm
• Duljina vijka: ls ≥ dp + tfix + 20 mm
• Minimalna dubina rupe: h1 = ls - tfix + 10 mm
• Minimalna duljina vijka: ls = tfix + 55 mm
• Duljina tipla: l = 50 mm
• Maksimalna debljina pričvršćenja: tfix = ls - 55 mm
• Pakiranje: Kartonska kutija
• Količina: 50 kom
