Fischer Quick Connector PFCN 41
Opis
Előnyök
- A kényelmes átmenőszerelésű elv segítségével értékes időt és összeszerelési költséget takaríthatunk meg
- A rugóhatás pontos pozícionálást tesz lehetővé a szerelősínben
- A csatlakozóelem fogazata biztos tartást garantál a FUS szerelősínben
- A csatlakozóelem szerelése a szerkezeti elem furatán áttolva, majd 90°-ot elfordítva történik
Tulajdonságok
- Fedősapka anyaga: acél DD11 (1.0332) DIN EN 10111
- Csúszóanya anyaga: acél S420MC, EN 10149-2
- Hatlapfejű csavar anyaga: 8.8 M10-28, DIN 933
- Műanyag részek anyaga: polipropilén
- Cink bevonat: elektro-cink bevonat, min. 8 µm (DIN 50979)
Alkalmazások
- A PFCN gyorscsatlakozó átmenőszereléssel alkalmazható FUS szerelősínekhez és szerkezeti elemekhez.
- A PFCN gyorscsatlakozó univerzálisan alkalmazható minden átmenőszerelésű csatlakozó elemhez és FUS szerelősínhez.
Működése

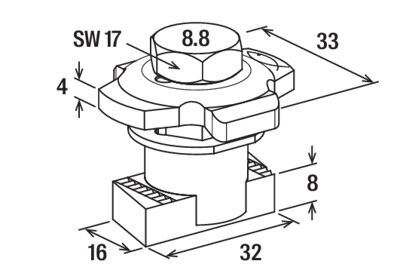

Műszaki adatok
| Menet | A | M10 | |
| Max. javasolt húzóterhelés FUS 1,5mm | Nempf | 4,0 | [kN] |
| Max. javasolt húzóterhelés FUS 2,0mm | Nempf | 5,0 | [kN] |
| Max. javasolt húzóterhelés FUS 2,5mm | Nempf | 7,0 | [kN] |
| Max. javasolt nyíróerő | Vempf | 4,0 | [kN] |
| Max. javasolt nyíróerő | 4,5 | [kN] | |
| Max. javasolt nyíróerő | 5,0 | [kN] | |
| Meghúzási nyomaték 8.8-nál nagyobb szilárdságú csavarok esetén | Tinst | 40 | [N·m] |
| Mennyiség | 50 | [db] | |
| GTIN (EAN-Code) | 4048962225044 |
